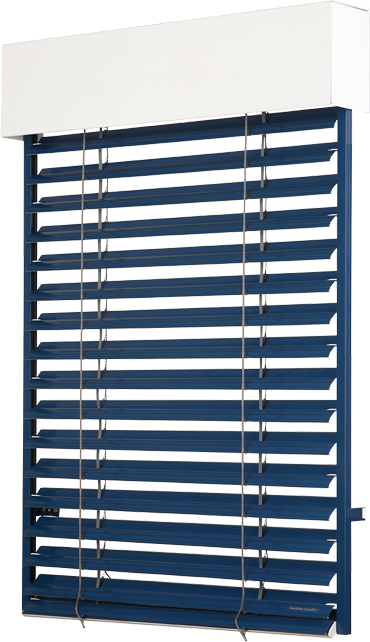

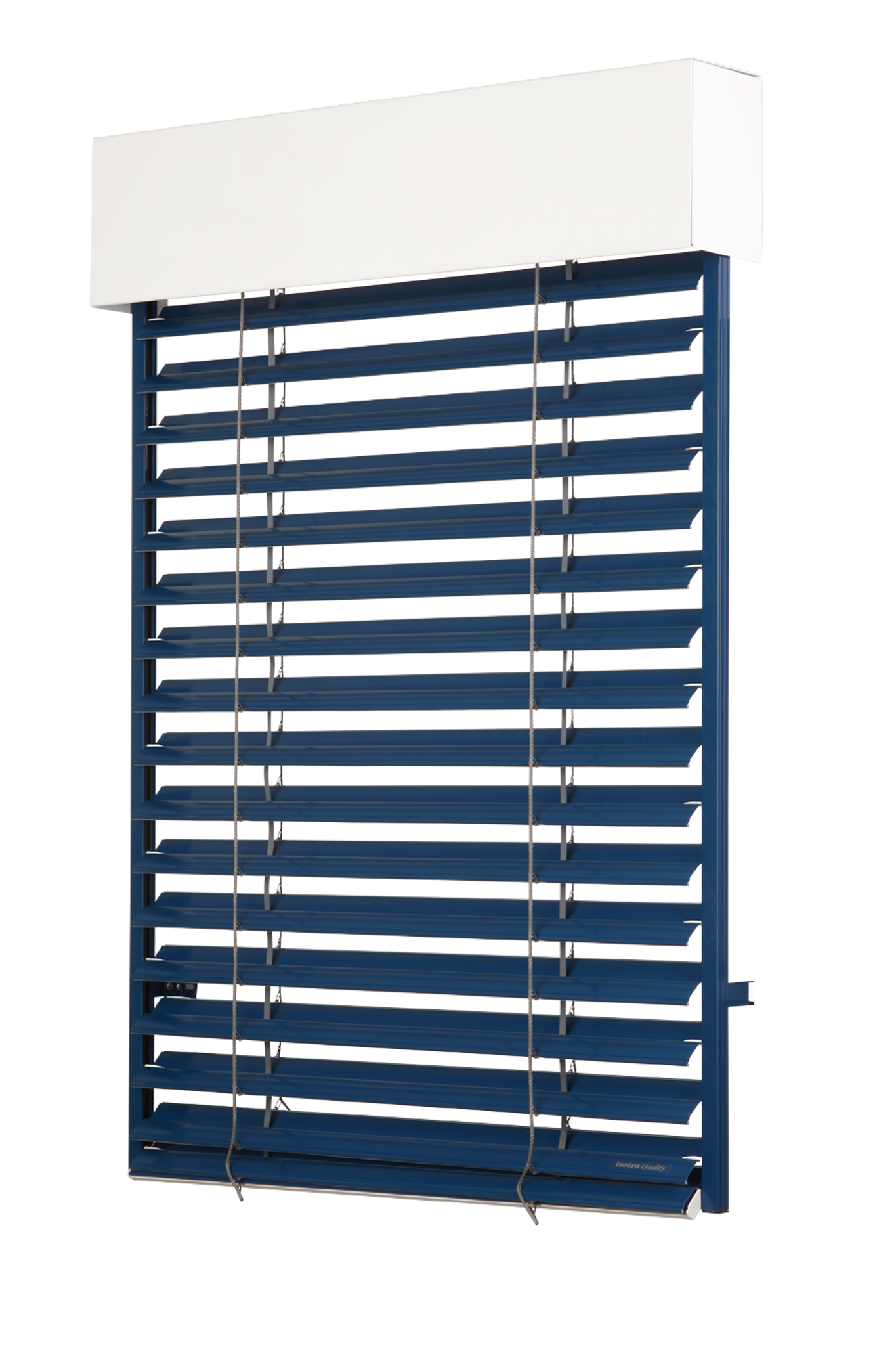

Zewnętrzne żaluzje poziome Zetta 70

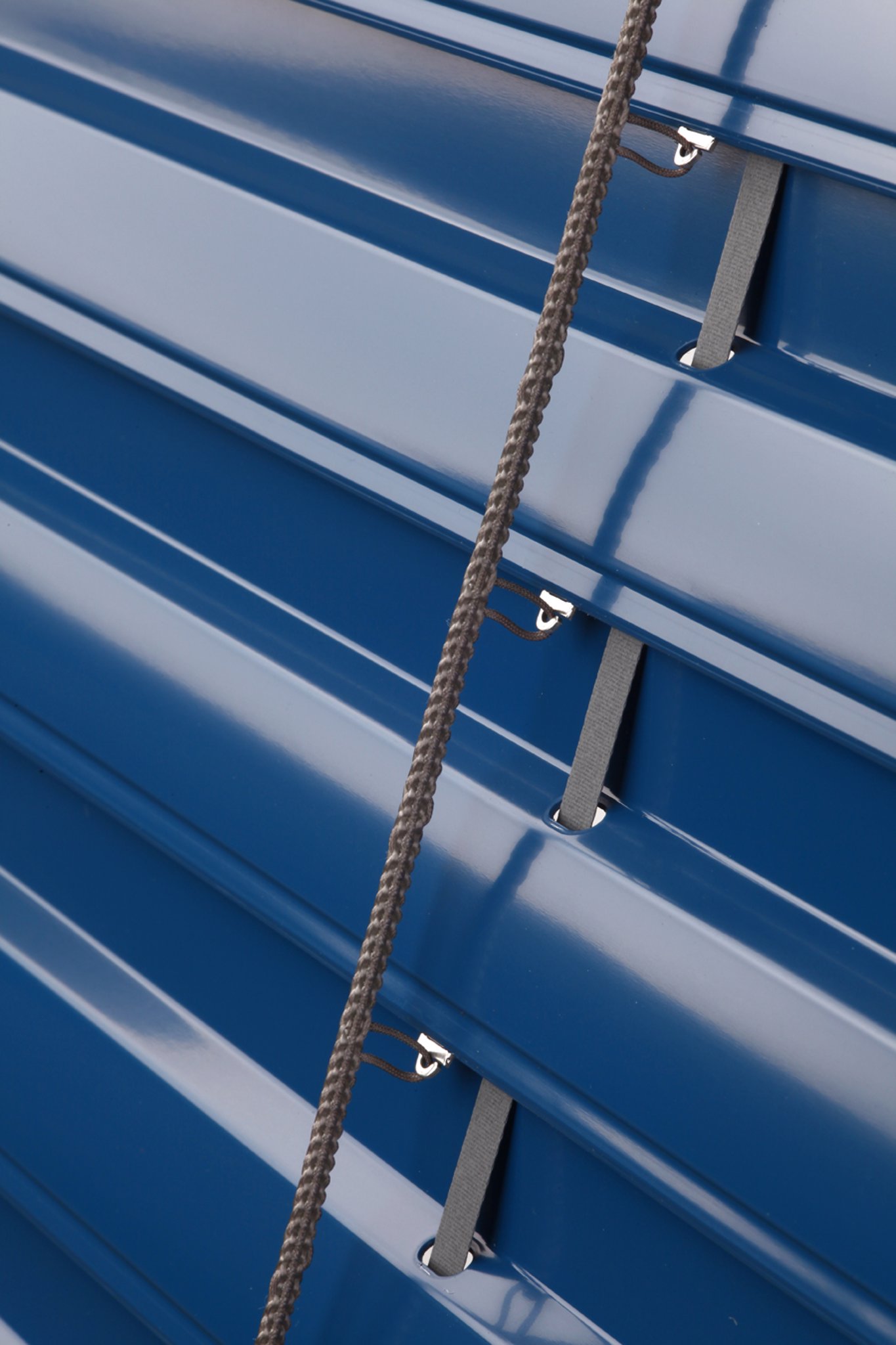

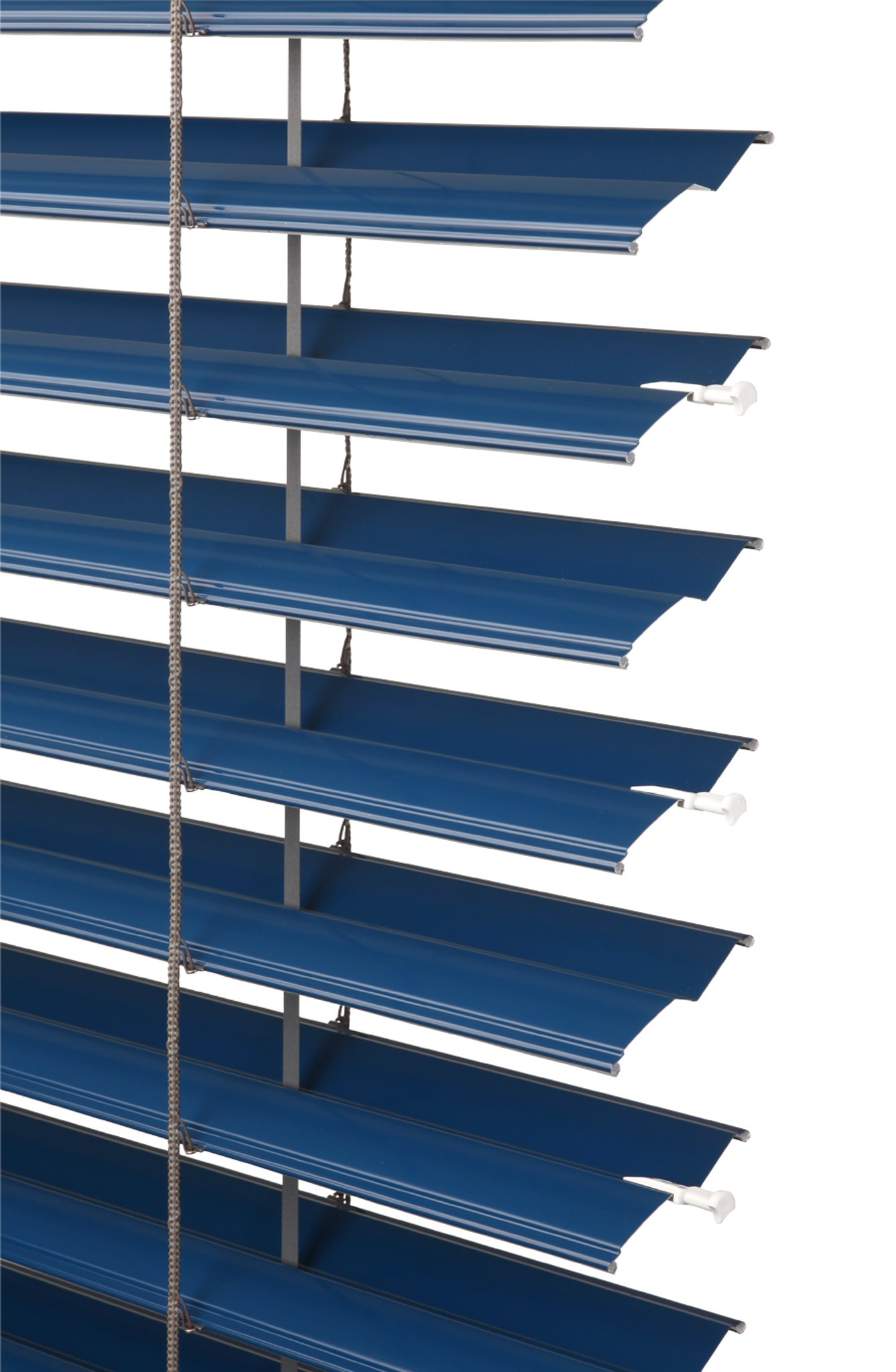

Zewnętrzna żaluzja pozioma Zetta 70 jest technologicznie najbardziej zaawansowaną zewnętrzną żaluzją okienną w kategorii zewnętrznej techniki zaciemniającej, nadaje się do zaciemnienia domów jednorodzinnych i budynków administracyjnych. Lamele o szerokości 7 cm są w kształcie litery „Z“. W zamkniętym stanie lamele tworzą jednostajną płaszczyznę, która gwarantuje doskonałą ochronę przeciwsłoneczną , guma na całej długości lameli zwiększa efekt termoregulacyjny żaluzji. Aluminiowe prowadnice zapewniają stabilność żaluzji na wietrze i dodatkowo zabezpieczają dom przed włamaniem. Dowolność montażu, nowoczesny techniczny design oraz doskonałe zaciemnienie tworzą z tej zewnętrznej żaluzji poziomej unikalny element zaciemnienia dla wszystkich typów obiektów.

Zewnętrzna technika zaciemniająca tworzy optymalne środowisko z punktu widzenia warunków świetlnych i cieplnych i jest ważnym elementem oszczędzania energii. W tradycyjnym ujęciu żaluzje zewnętrzne pełnią funkcję ograniczenia dostępu światła słonecznego i zabezpieczenia przed włamaniem, w nietradycyjnym są elementem architektonicznym budynków administracyjnych oraz klejnotem domów jednorodzinnych.

Zalety i korzyści

  • wysoki stopień ograniczenia dostępu światła słonecznego,
  • efekt termoregulacyjny i ochronny,
  • zmniejszenie poziomu hałasu zewnętrznego,
  • profil dolny z wytłaczanego aluminium,
  • możliwość sterowania elektronicznego,
  • zmniejszona głośność żaluzji (wciśnięta guma),
  • maksymalna powierzchnia gwarantowana 18 m2.

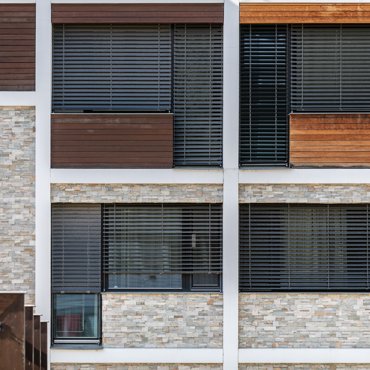

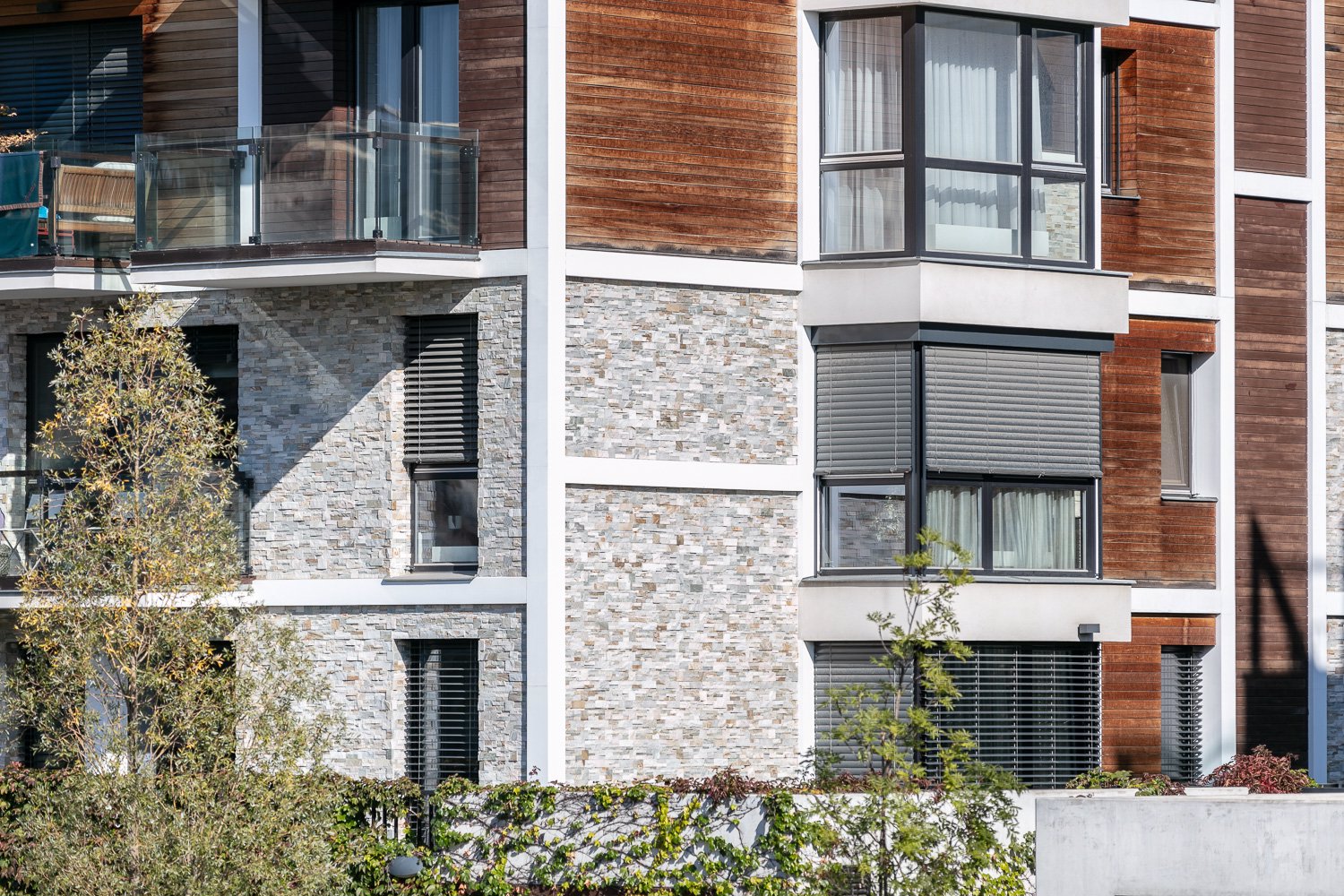

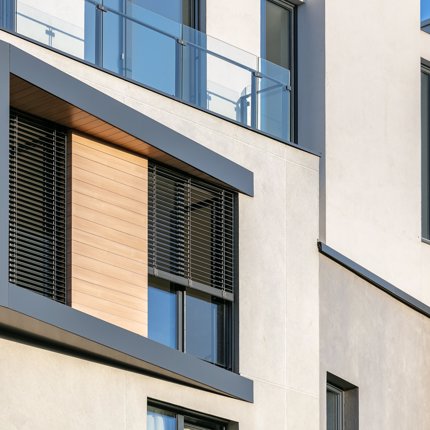

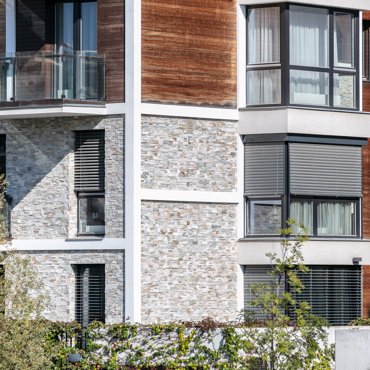

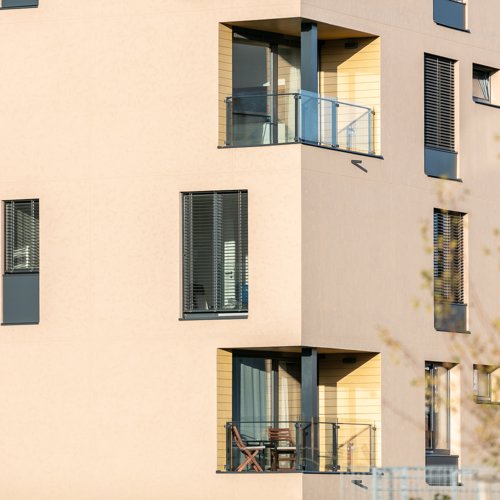

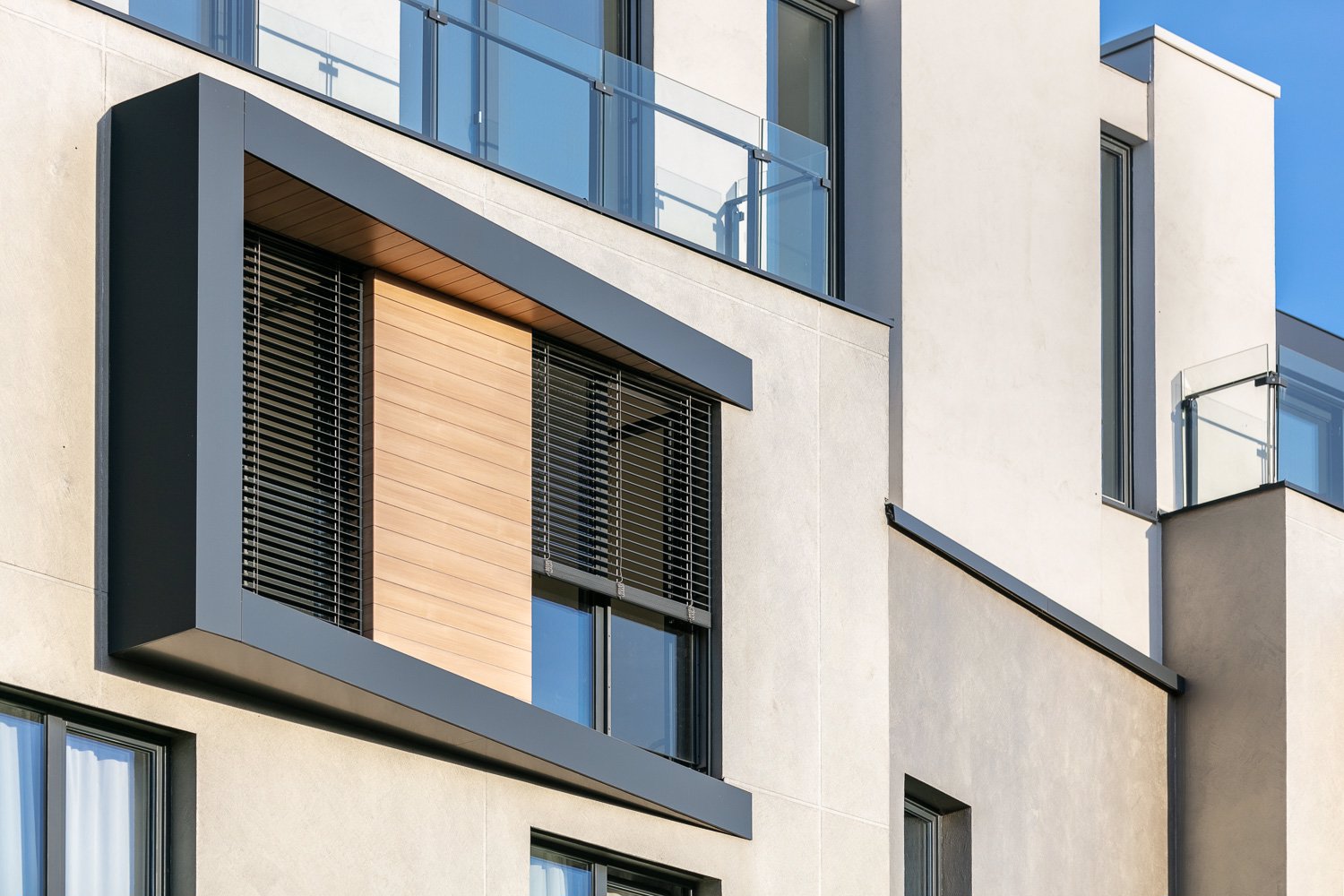

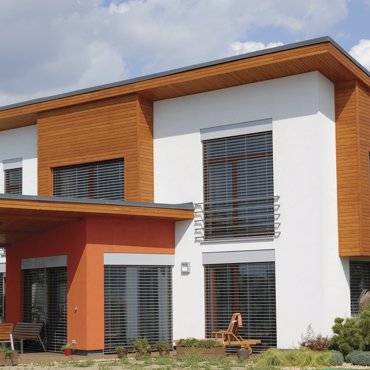

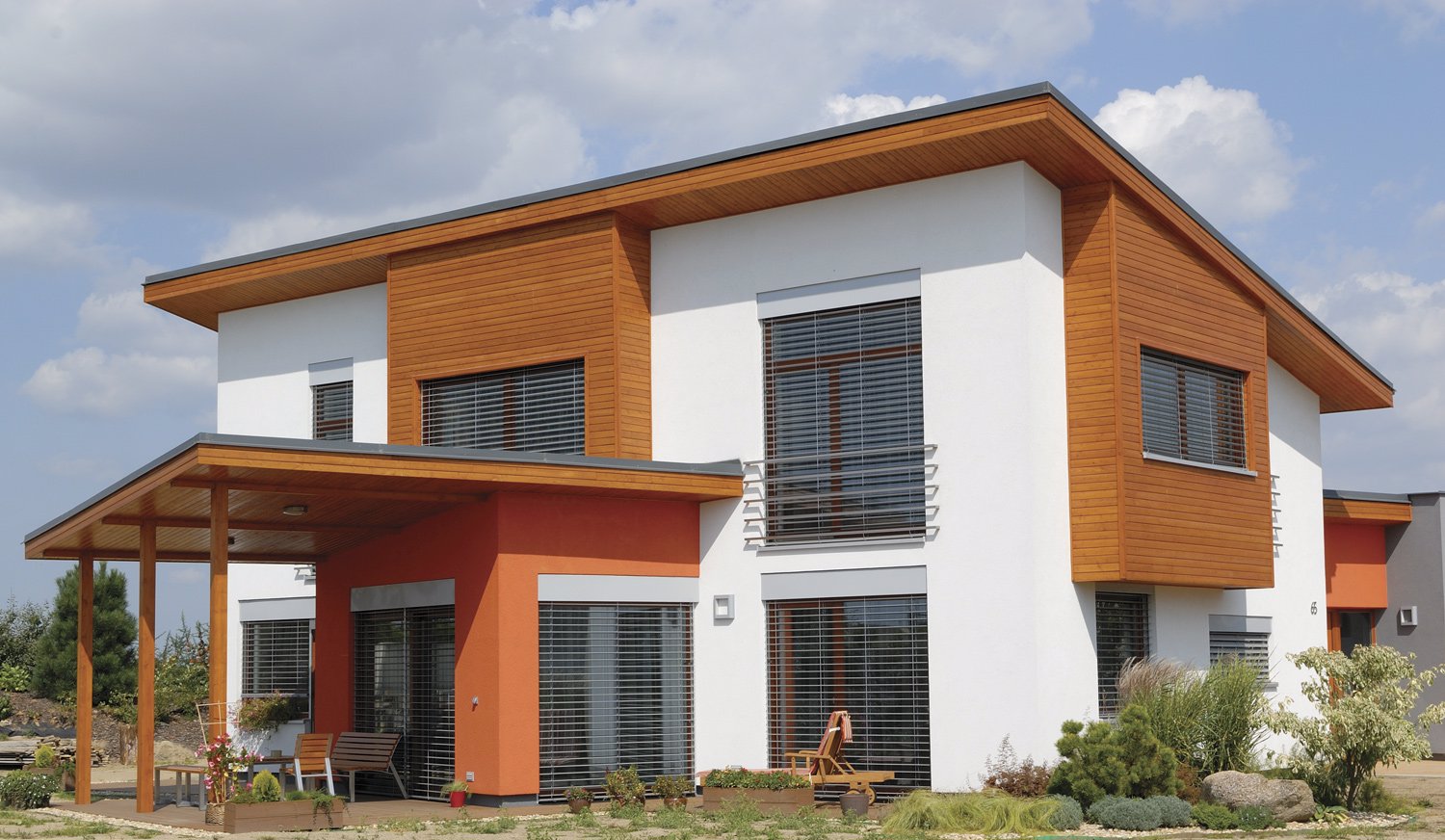

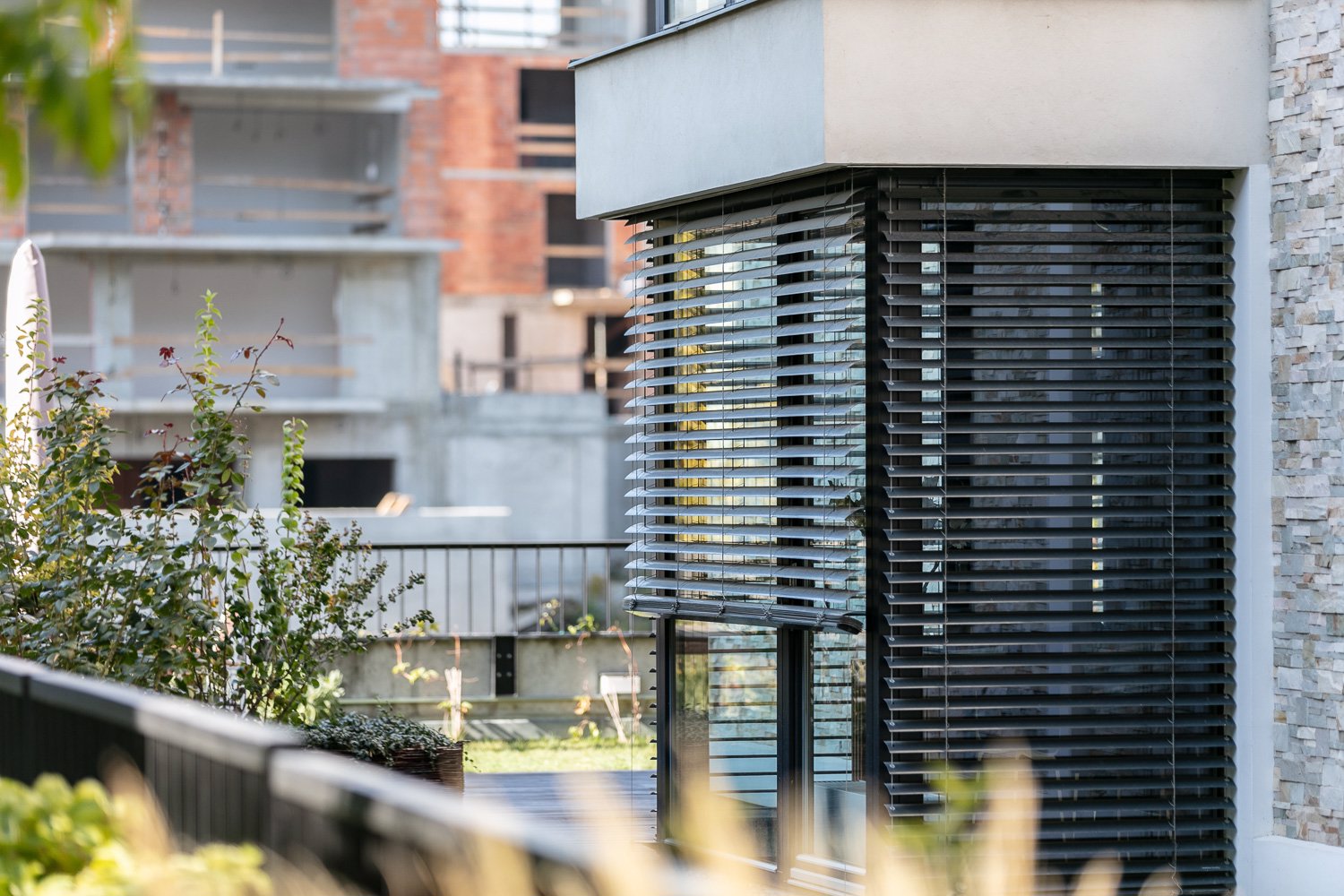

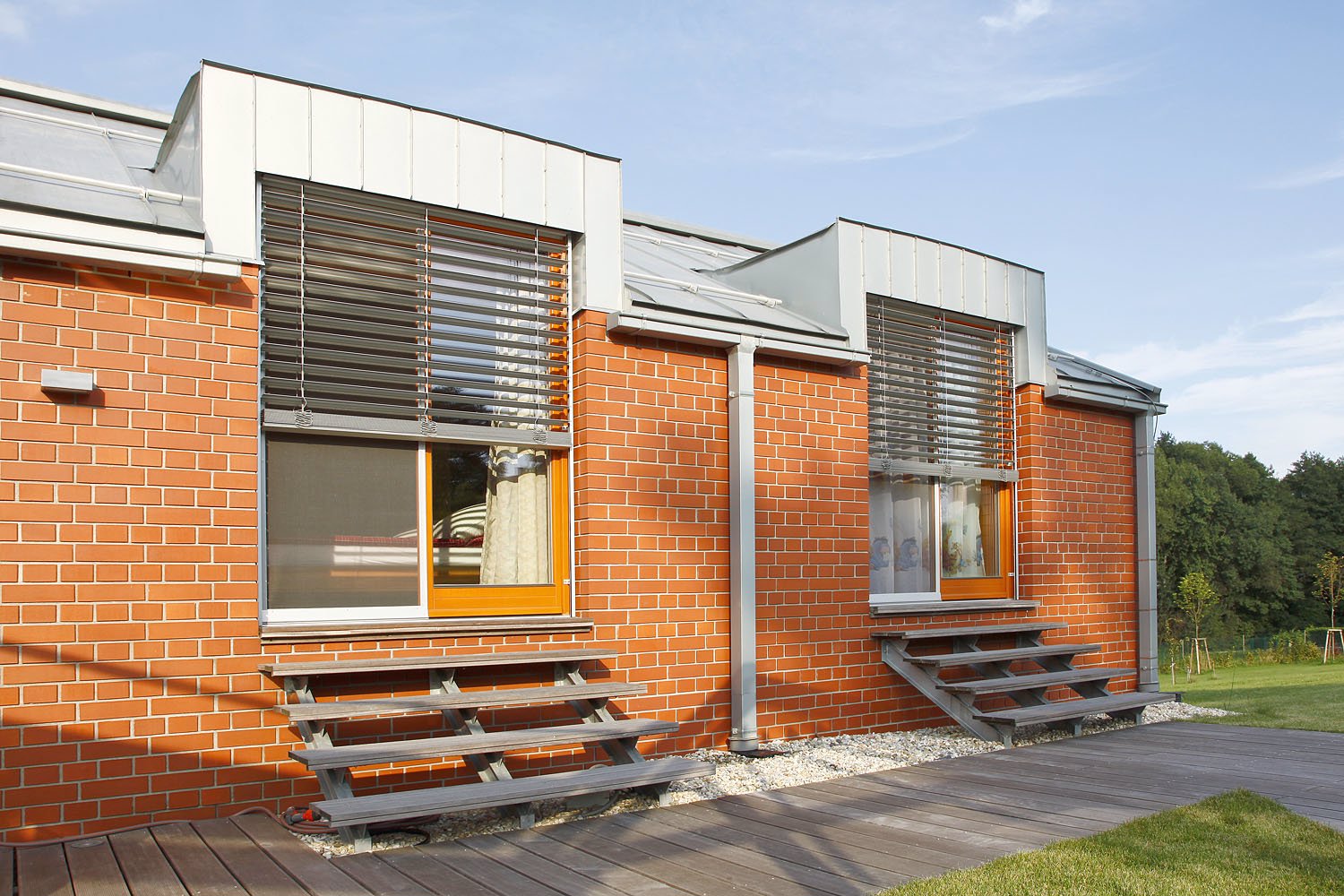

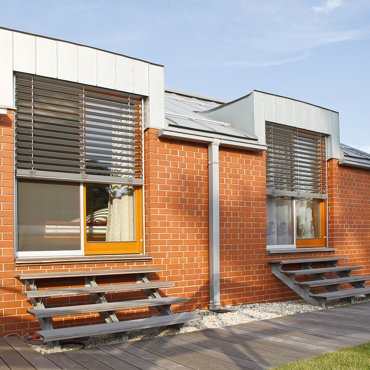

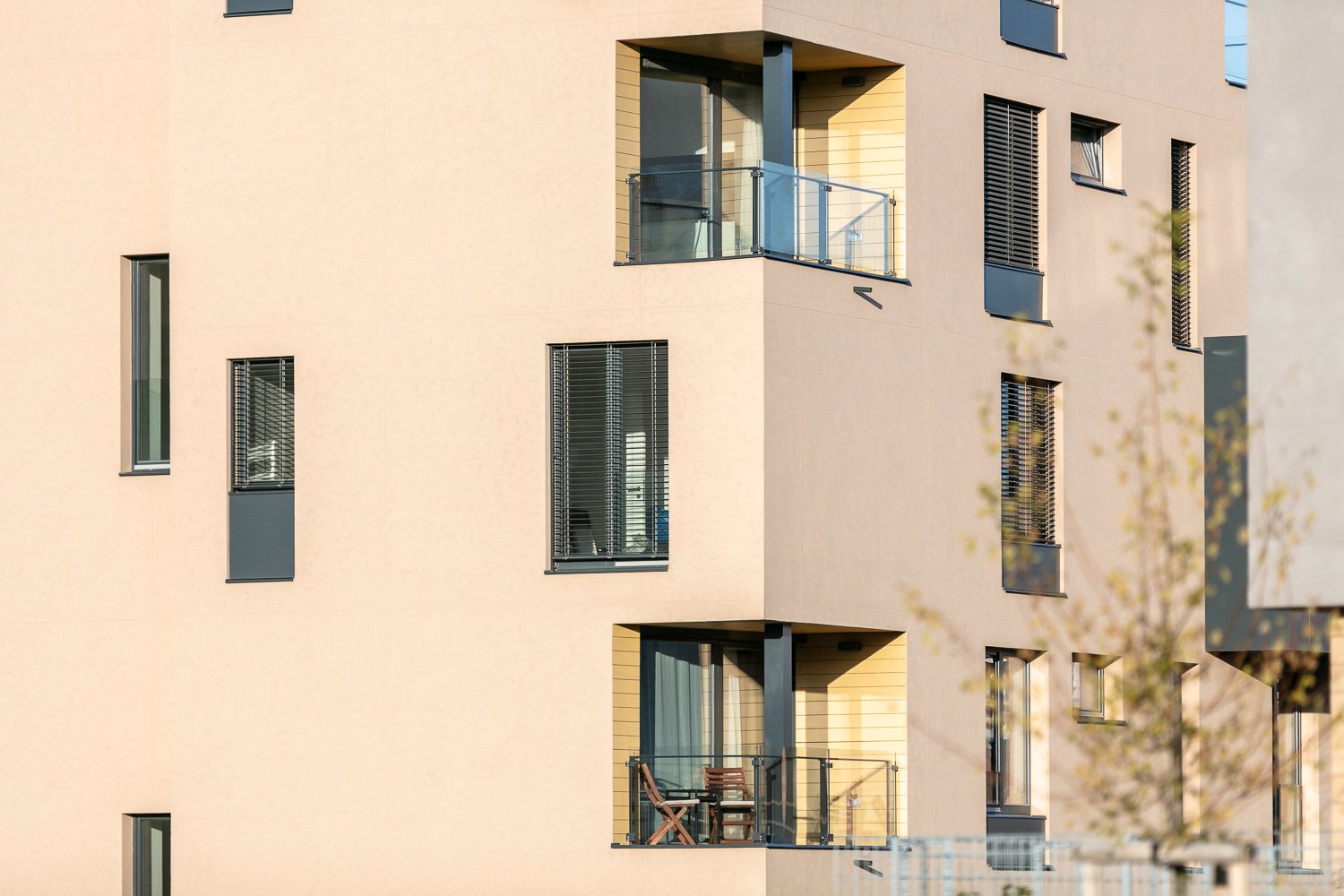

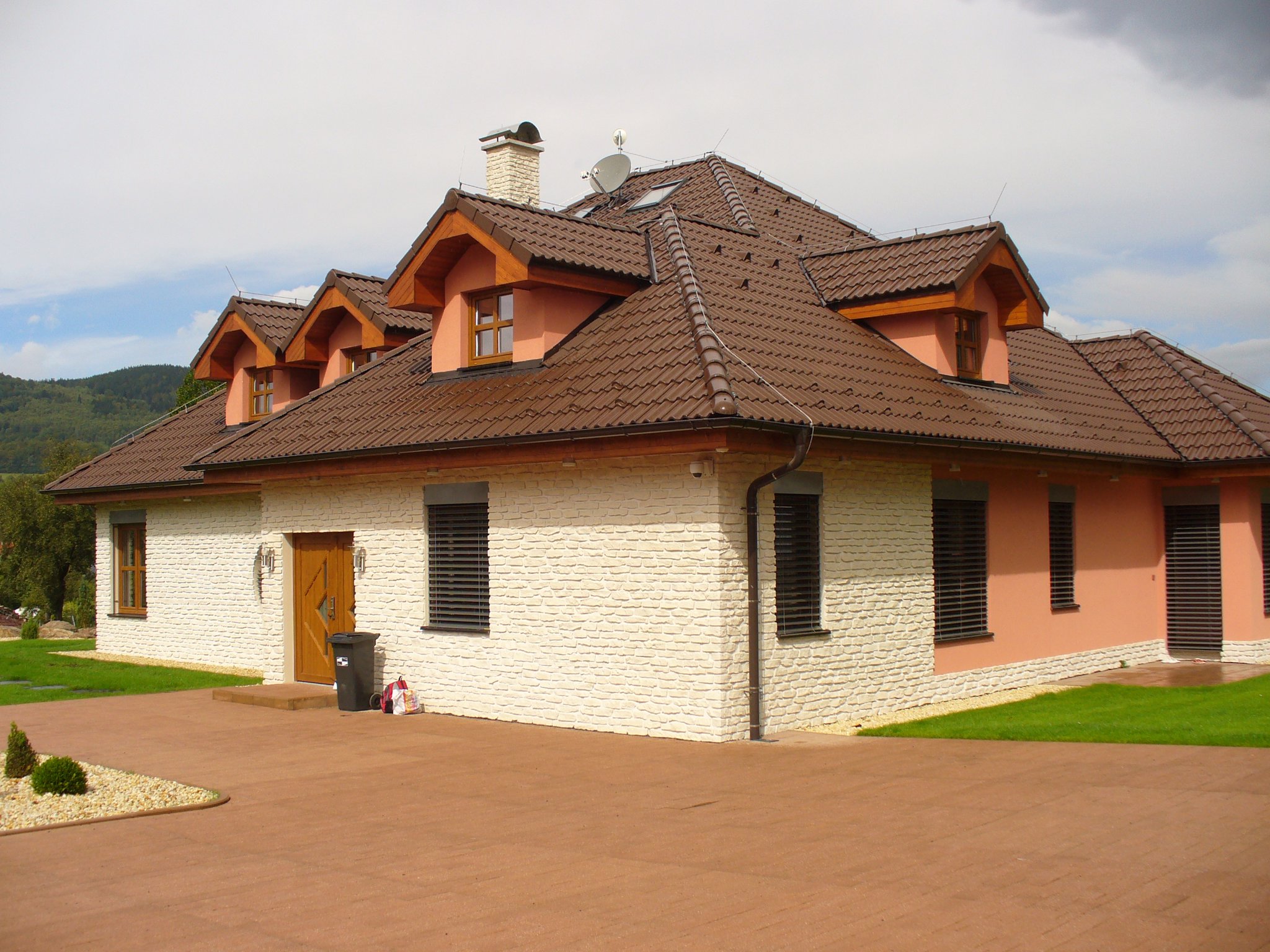

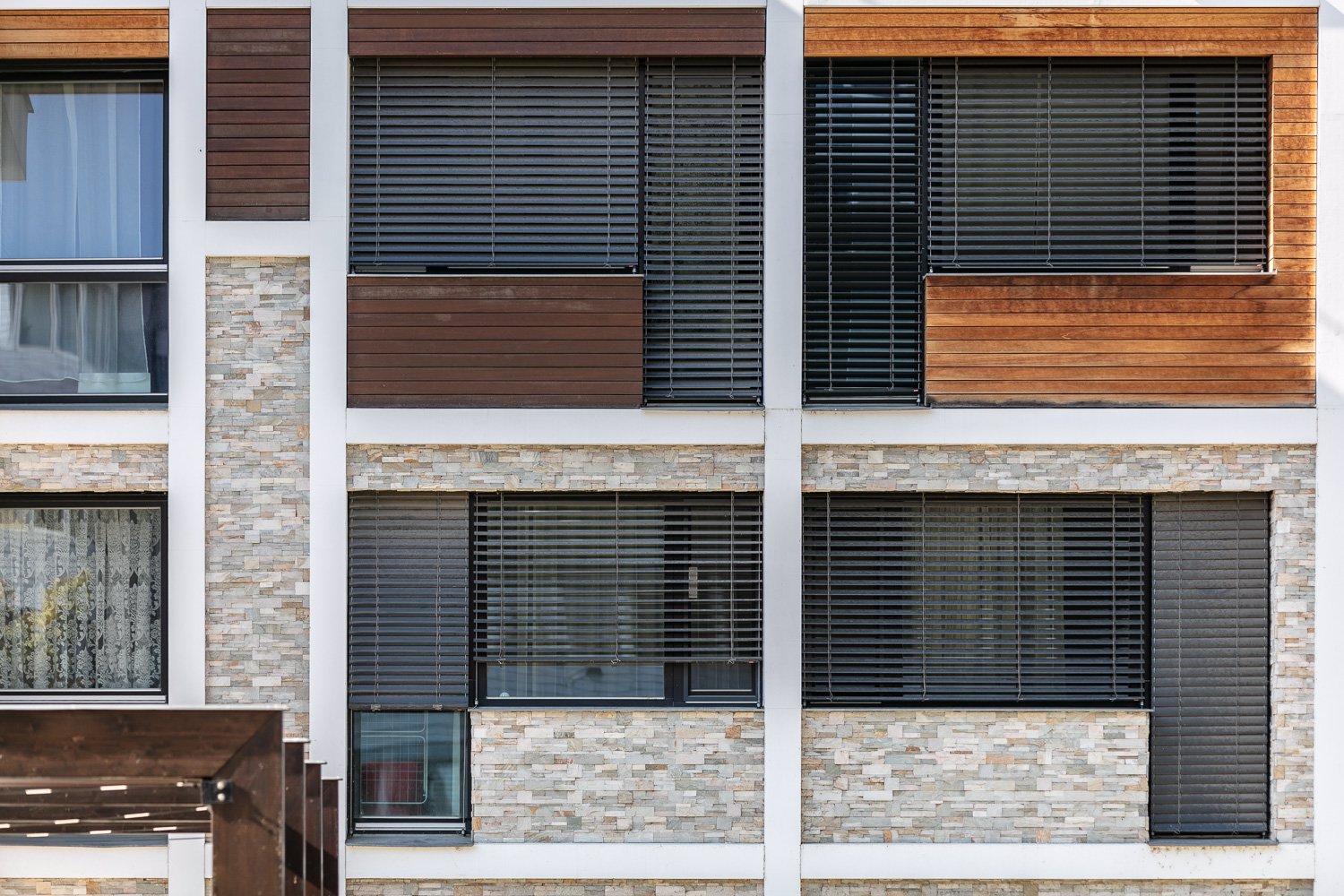

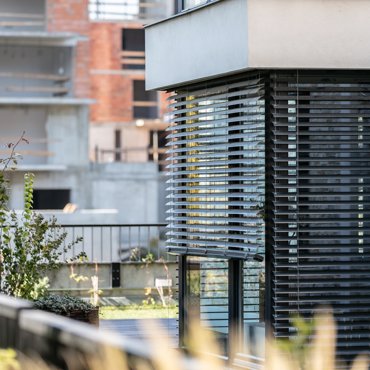

Referencje


Sposób sterowania

  • ręcznie - pokrętłem
  • elektrycznie - zdalnym sterowaniem lub wyłącznikiem

Wymiary gwarantowane

  • szerokość minimalna: 600 mm
  • szerokość maksymalna: 4000 mm (dla sterowania pokrętłem) / 6000* mm (dla sterowania silnikiem)
  • wysokość maksymalna: 4000 mm
  • powierzchnia maksymalna: 8 m2 (dla sterowania pokrętłem) / 18 m2 (dla sterowania silnikiem)

 * Uwaga: Wraz ze wzrastającą szerokością żaluzji obniża się jej klasa odporności na wiatr - patrz Odporność na działanie wiatru, patrz niżej na stronie.

Wymiary nietypowe nie są produkowane.

Parametry techniczne

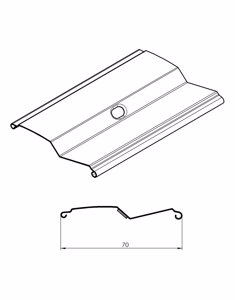

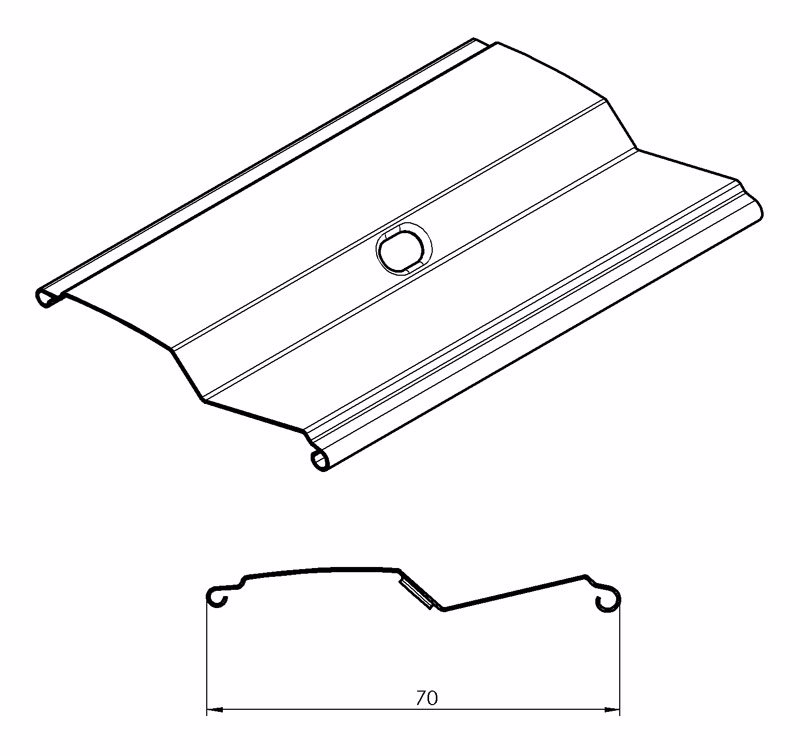

Szkic lameli Zetta 70

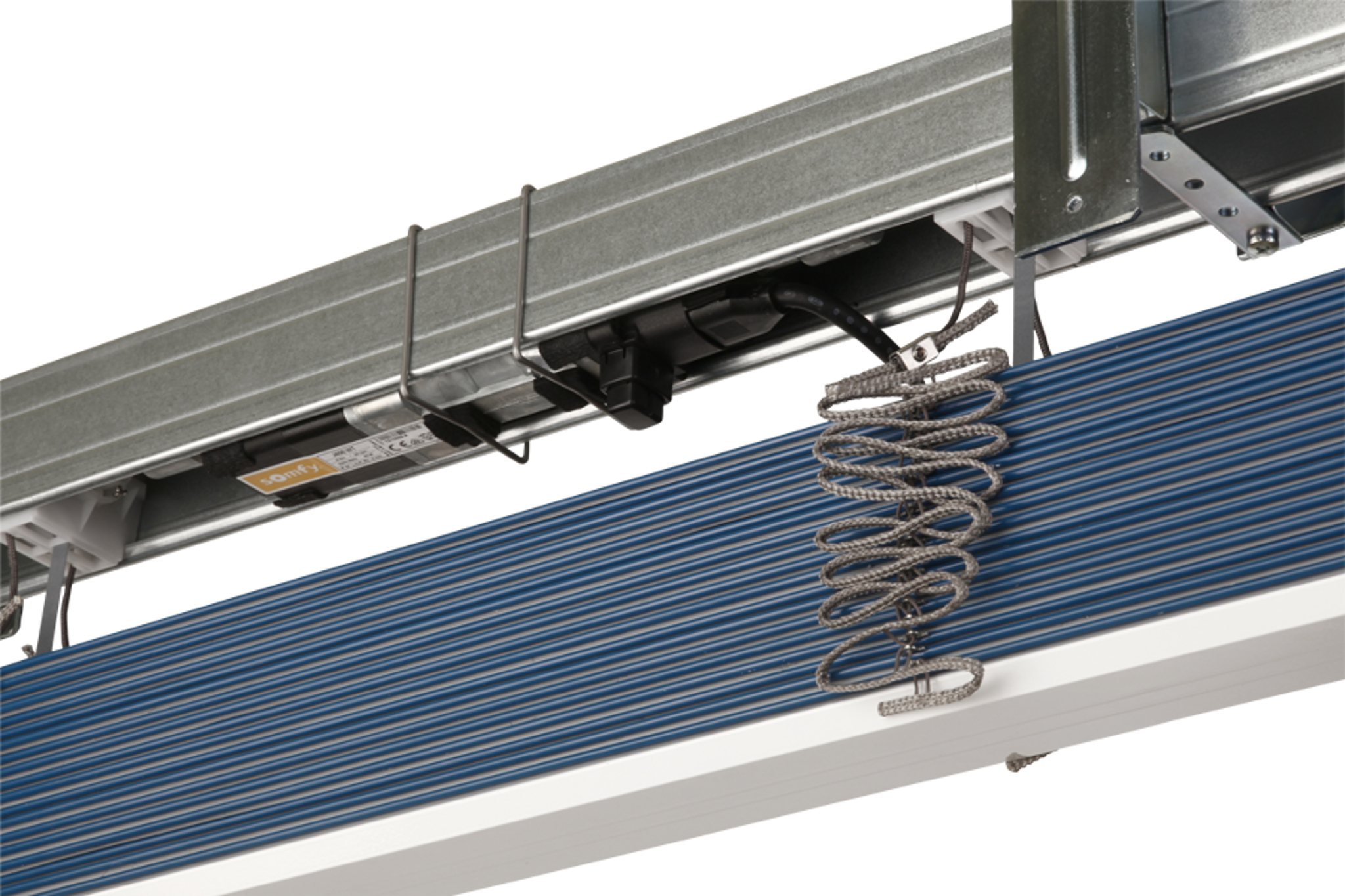

Profil górny Profil dolny Lamela Prowadnica boczna Drabinka Pasek tekstylny
Listwa prowadząca
Nazwa handlowa
Wymiary (mm)
Materiał
P 001
56 × 58
Fe
5588
P 001/2
56 × 60
Al
5588
P 012/2
67 × 13
Al
5589
P 038
0,42 × 83
Al
5590

P 029/2
60 × 9,5
PES
P 028
8 × 0,34
PES
Kolor Kolor Standard:
cynkowana blacha
Pozostałe kolory lakieru wg RAL
Standard:
anodowane aluminium
Pozostałe kolory lakieru wg RAL
Według aktualnego wzornika ISOTRA a.s.

Standard:
anodowane aluminium

Pozostałe kolory lakieru wg RAL

biały szary

Motyw kolorystyczny

5598

Podstawowe kolory RAL dla lameli

  • 1015 1015
  • 5014 5014
  • 7016 7016
  • 7035 7035
  • 7038 7038
  • 7048 7048
  • 8014 8014
  • 9005 9005
  • 9006 9006
  • 9007 9007
  • 7022 7022
  • 9010 9010
  • 9016 9016
  • DB 703 DB 703
  • VSR 780 VSR 780

Kolory RAL dla lameli dostępne za dopłatą

  • 3004 3004
  • 5002 5002
  • 6005 6005
  • 9002 9002
  • DB 702 DB 702
  • W 210 W 210

Motyw kolorystyczny Isotra System Decoral 1 dostępny za dopłatą (boks, listwy prowadzące, uchwyty listew prowadzących, profil górny + profil dolny)



  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310
  • ISD152 ISD152
  • ISD154 ISD154
  • ISD200 ISD200
  • ISD212 ISD212
  • ISD214 ISD214
  • ISD222 ISD222

Motyw kolorystyczny Isotra System Decoral 2 dostępny za dopłatą (boks, listwy prowadzące, uchwyty listew prowadzących, profil górny + profil dolny)

  • ISD500 ISD500
  • ISD510 ISD510
  • ISD600 ISD600
  • ISD610 ISD610
  • ISD620 ISD620
  • ISD630 ISD630
  • ISD640 ISD640
  • ISD700 ISD700


Pokazane kolory sa tylko orientacyjne. Jeźeli bedete chciali zobaczyć kolory na źywo, polecamy zkontaktować sie s odpowiedzialnym handlowcem i chcieć wzornik fyzycznie. Na reklamacji z powodu wyboru koloru z wzorniku pokazanego elektronicznie nie moźemy przystepić.

Warianty montażu

Standardowe typy montażu

  • Montaż w ościeżnicy (sufit/ ściana)
  • Montaż na szpalecie na ramie okna (sufit / ściana)
  • Montaż na fasadzie okna (sufit/ ściana)

Montáž do vytvořené kapsy Montáž do špalety na rám okna Montáž na rozšiřovací profil okna

Te trzy typy montażu mogą być w dwóch wariantach: kaseta ochronna zewnętrzna / kaseta ochronna włączona do systemu ocieplenia lub płaszcza obwodowego.

Montaż specjalny

  • wersja samonośna (mocowanie żaluzji na listwach prowadzących)
  • wersja fasadowa (okrągła kaseta; montaż na elewacji)
  • montaż w kasecie Heluz (prowadnice wpuszczone).
  • montaż w kasecie Porotherm (nadaje się do wersji samonośnych)
  • samonośna żaluzja z pakietem poza kanałem

Montaż w kasecie należy brać pod uwagę w fazie projektu domu jednorodzinnego.

Samonośna żaluzja z pakietem poza kanałem Bravo

Żaluzja samonośna z pakietem Bravo

BRAVO Szerokość (mm) Wysokość (mm) Gwarantowana Powierzchnia (m2)
min. max. min. max. max.
bez siatki przeciwko owadom 600 3500 500 3000 10,5
z siatką przeciwko owadom 720 1800 500 2500 3
Przez użycie tego wariantu zaoszczędzi się 40 mm wysokości skrzynki (wysokości blachy kryjącej) w porównaniu ze standardową wersją.
Maks. wysokość żaluzji, którą pomieści skrzynka o wielkości 210 mm.

Typ żaluzji Wysokość żaluzji (mm)
Cetta 60 Flexi 1900
Cetta 65 1900
Cetta 80 2200
Cetta 80 Flexi 3000
Cetta 80 Slim 2600
Cetta 100 Flexi 3300
Setta 65 1900
Setta 90 2700
Zetta 70 2100
Zetta 90 2500

Samonośna żaluzja Viva



Limity wymiarów dla wariantu Viva

VIVA Szerokość (mm) Wysokość (mm) Gwarantowana Powierzchnia (m2)
min. max. min. max. max.
bez siatki przeciwko owadom 600 4000 500 3000* 10,5 (motor)
z siatką przeciwko owadom 720 1800 500 2500* 3
* patrz tabela “Maksymalna wysokość żaluzji, jaką pomieści skrzynka wielkości 300 mm”
Maks. wysokość żaluzji, jaką pomieści skrzynka wielkości 300 mm.
Typ żaluzji Wysokość żaluzji(mm)
Cetta 60 Flexi 3500
Cetta 65 2400
Cetta 80 2800
Cetta 80 Flexi 3000
Cetta 80 Slim 3000
Cetta 100 Flexi 4000
Setta 65 2400
Setta 90 3000
Zetta 70 2600
Zetta 90 3000

Zetta 70 w kasecie

Gwarantowane wymiary dla żaluzji Zetta 70 w kasecie

  • szerokość minimalna: 600 mm
  • szerokość maksymalna: 3850 mm
  • wysokość maksymalna: 1600 mm
  • powierzchnia maksymalna: 8 m2

Odporność na działanie wiatru

Próby odporności na działanie wiatru były przeprowadzone przez Centrum Inżynierii Budowlanej s.a. w Zlíně wg ČSN EN 13659.

Zetta 70 Listwa prowadząca

Podstawowe cechy Nieruchomość
Opór wiatru Szerokość robocza L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Opór wiatru class 4   7 3 6 2 5 1 4
Max. prędkość wiatru vmax (km/h)  61 49 38 28
Max. skuteczna wysokość skrzydła  Hmax = 4000 mm
Szerokość robocza L (mm) 4 500 < L <= 5 000  5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Opór wiatru class 0    3 0 2   0 1 0 0
Max. prędkość wiatru vmax (km/h) 19  11 5 1
Max. skuteczna wysokość skrzydła Hmax = 4000 mm
Dodatkowa oporność cieplna ΔR 0,08 (m2.K/W)
Całkowity współczynnik przesyłu energii słonecznej gtot 0,032 - 0,094 (zgodnie z wybranym kolorem lamelki)*

Zetta 65 linka stalowa

Podstawowe cechy Nieruchomość
Szerokość robocza L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800  4 800 < L <= 5 000 5 000 < L <= 6 000
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Opór wiatru class 3   6 1   3 0   2 1 0 0
Max. prędkość wiatru vmax (km/h)  49   38   28 19  11 5 1
Max. skuteczna wysokość skrzydła Hmax = 2500 mm
Szerokość robocza L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Opór wiatru class 1 4 0 3 0 2 0 1   0 0 0
Max. prędkość wiatru vmax (km/h) 38     28  19 11 5 1 0
Max. skuteczna wysokość skrzydła Hmax = 4000 mm
Dodatkowa oporność cieplna ΔR 0,08 (m2.K/W)
Całkowity współczynnik przesyłu energii słonecznej gtot 0,032 - 0,094 (zgodnie z wybranym kolorem lamelki)*
